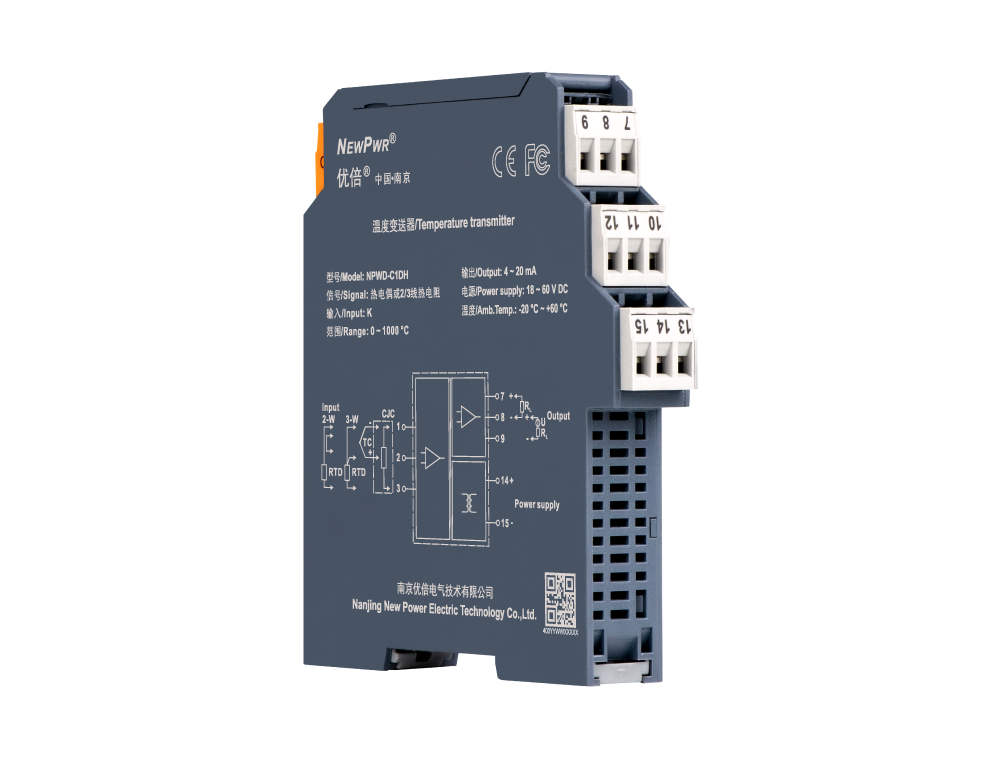

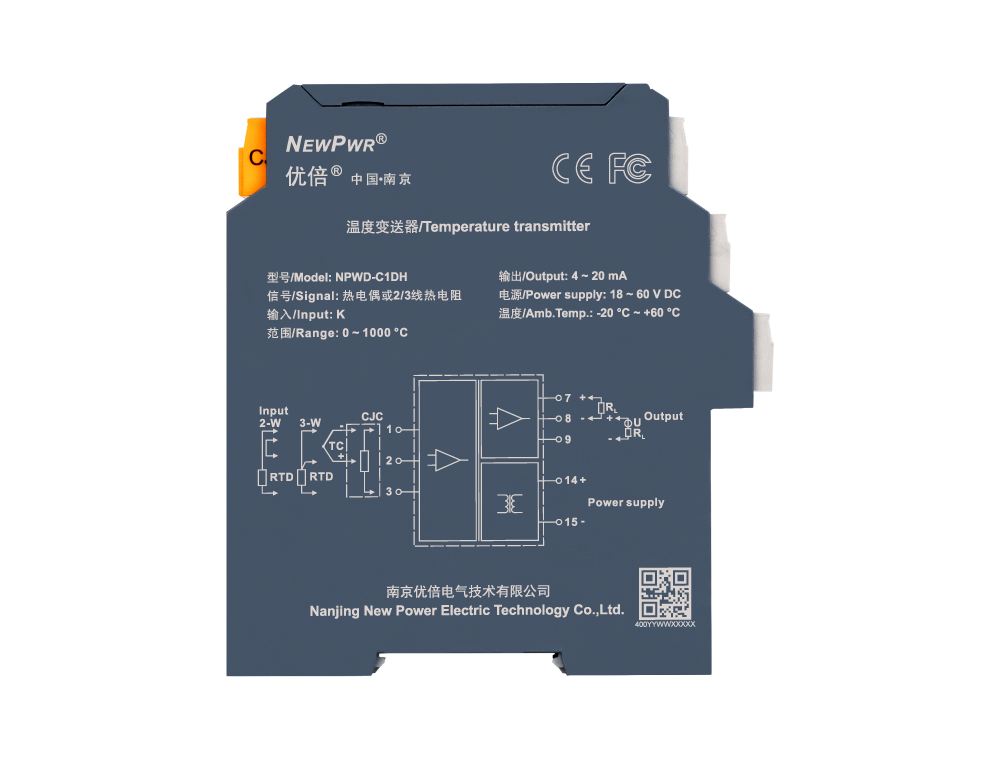

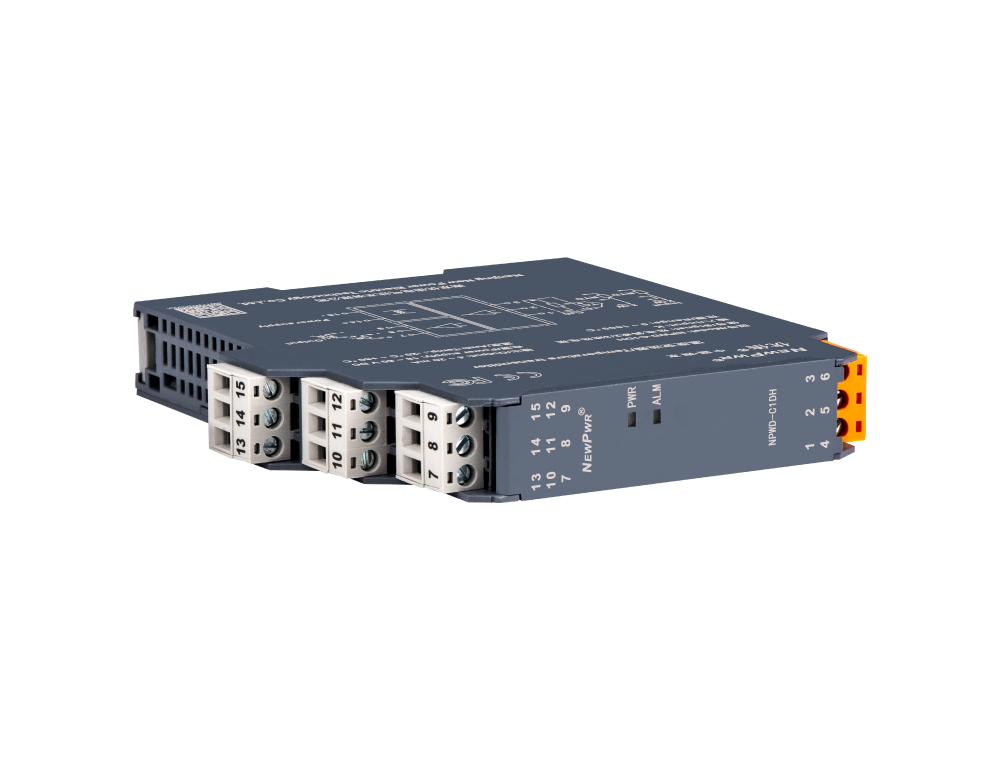

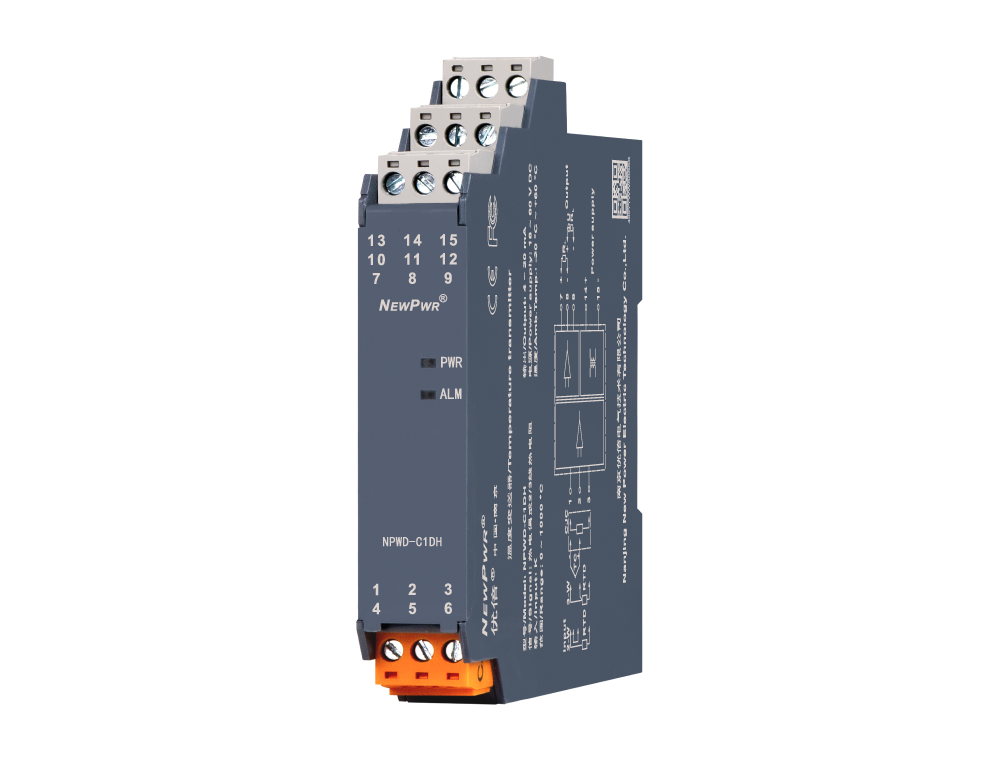

NPWD-C1DH
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 热电偶、热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 550 Ω |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃ ， ，，，，，，，±0.3 ℃ | ≥300 ℃ ， ，，，，，，，±0.1 %F.S. | |
| E | -120 ℃ ~ +1000 ℃ | ＜300 ℃ ， ，，，，，，，±0.3 ℃ | ≥300 ℃ ， ，，，，，，，±0.1 %F.S. | |
| J | -140 ℃ ~ +1200 ℃ | ＜300 ℃ ， ，，，，，，，±0.3 ℃ | ≥300 ℃ ， ，，，，，，，±0.1 %F.S. | |
| T | -270 ℃ ~ +400 ℃ | ＜300 ℃ ， ，，，，，，，±0.3 ℃ | ≥300 ℃ ， ，，，，，，，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃ ， ，，，，，，，±0.3 ℃ | ≥300 ℃ ， ，，，，，，，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃ ， ，，，，，，，±0.5 ℃ | ≥500 ℃ ， ，，，，，，，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃ ， ，，，，，，，±0.5 ℃ | ≥500 ℃ ， ，，，，，，，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃ ， ，，，，，，，±0.5 ℃ | ≥500 ℃ ， ，，，，，，，±0.1 %F.S. | |
| W5Re_W26Re | 0 ℃ ~ +2315 ℃ | ＜500 ℃ ， ，，，，，，，±0.5 ℃ | ≥500 ℃ ， ，，，，，，，±0.1 %F.S. | |
| W3Re_W25Re | 0 ℃ ~ +2315 ℃ | ＜500 ℃ ， ，，，，，，，±0.5 ℃ | ≥500 ℃ ， ，，，，，，，±0.1 %F.S. | |
| L | -100 ℃ ~ +800 ℃ | ＜300 ℃ ， ，，，，，，，±0.3 ℃ | ≥300 ℃ ， ，，，，，，，±0.1 %F.S. | |
| Pt100(α=0.00385) | -200 ℃ ~ +850 ℃ | ＜100 ℃ ， ，，，，，，，±0.1 ℃ | ≥100 ℃ ， ，，，，，，，±0.1 %F.S. | |
| Pt100(α=0.00391) | -200 ℃ ~ +850 ℃ | ＜100 ℃ ， ，，，，，，，±0.1 ℃ | ≥100 ℃ ， ，，，，，，，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00428) | -180 ℃ ~ +200 ℃ | ＜100 ℃ ， ，，，，，，，±0.1 ℃ | ≥100 ℃ ， ，，，，，，，±0.1 %F.S. | |
| Cu50, Cu100 (α=0.00426) | -50 ℃ ~ +200 ℃ | ＜100 ℃ ， ，，，，，，，±0.1 ℃ | ≥100 ℃ ， ，，，，，，，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 赔偿精度 | 1 ℃ (赔偿规模：-20 ℃ ~ +60 ℃) |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 0.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出/电源之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 输出状态 | 默认追随模式 ， ，，，，，，，可以设置为4mA~20mA NE43模式或牢靠输出模式。 。。。。 |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
