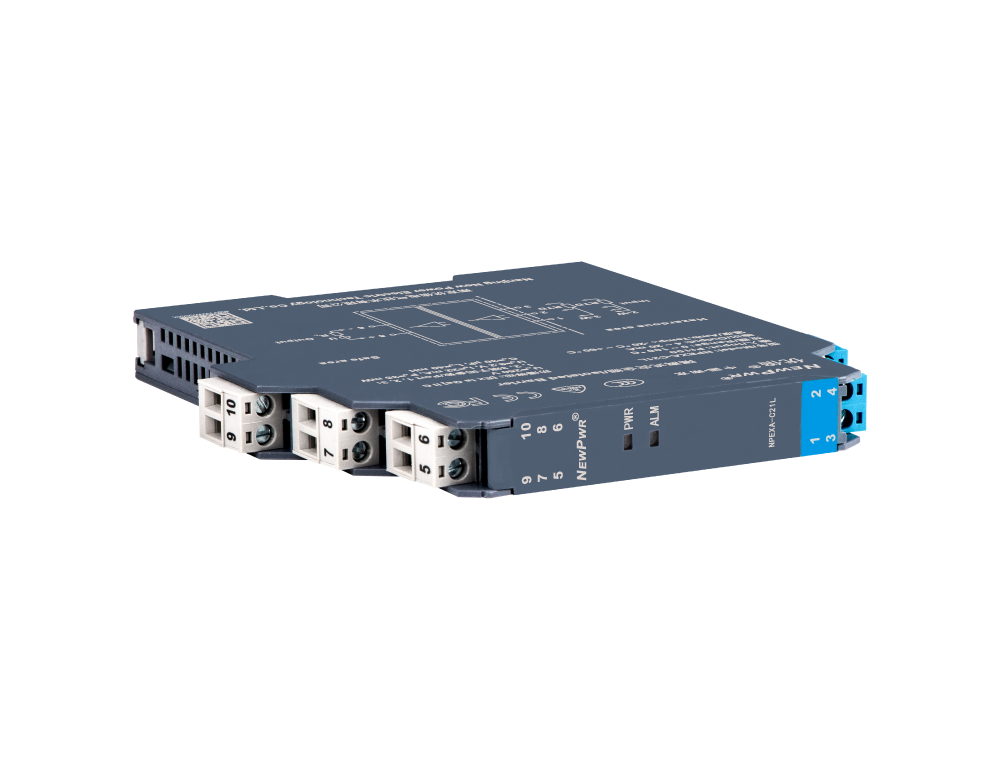

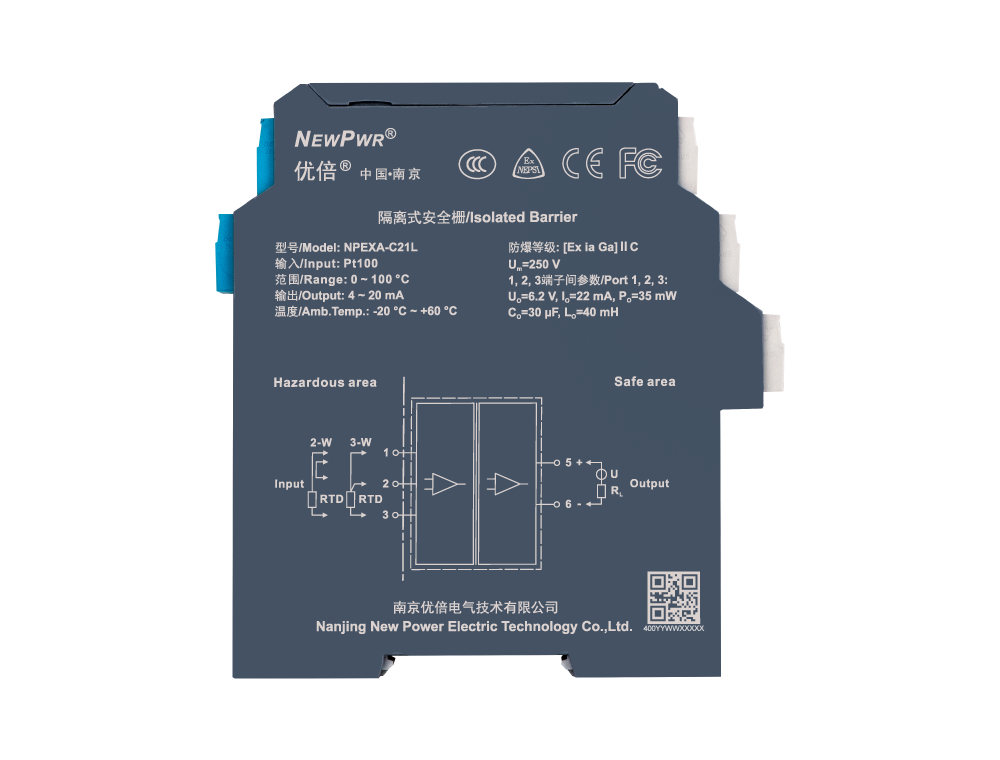

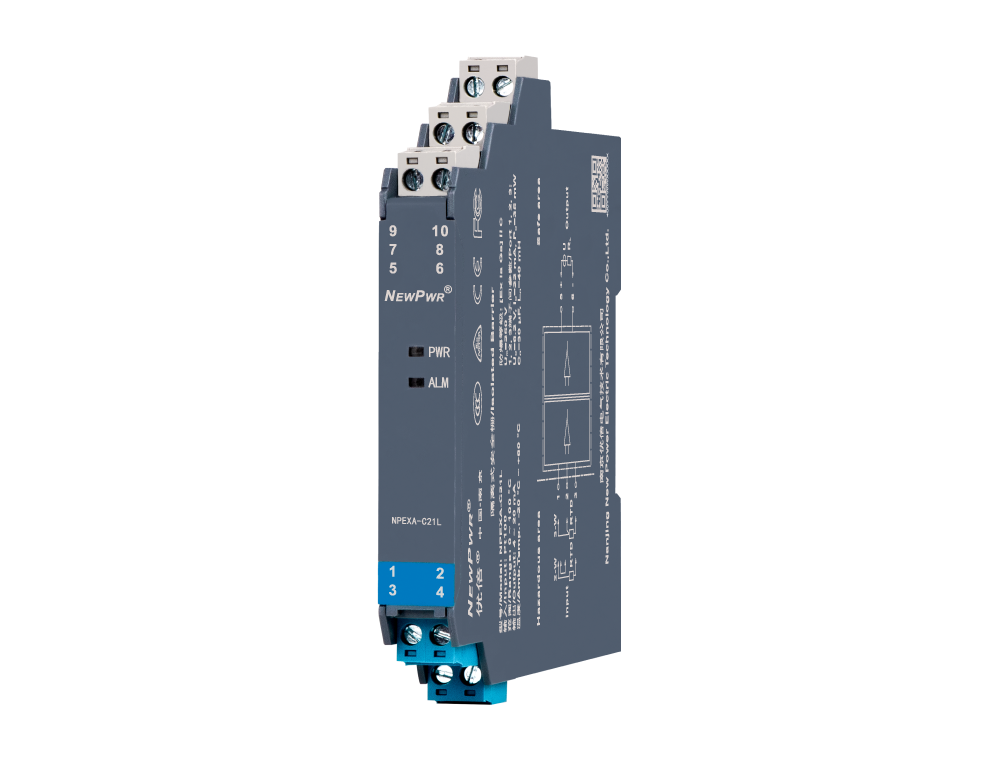

NPEXA-C21L
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 12 ~ 30 V DC 回路供电 |
| 输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ＜ [(U-12)/0.02] Ω；；；；；；U为回路供电电压 |
| 响应时间 | ≤ 500 ms |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，，，可毗连0区、1区、2区；；；；；；?A、?B、?C、ⅢC；；；；；；T4 ~ T6危险区的本装置备 |
| 输出状态 | 在用户不特殊指明的情形下，，，，，，，无论输入信号泛起何种故障状态，，，，，，，在满量程规模内输出均追随输入信号转变 (断线除外，，，，，，，断线输出3.5 mA)，，，，，，，但最大不凌驾22 mA，，，，，，，最小不低于3.5 mA) |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽12.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 6.2 V (1、2、3端子间) |
| Io | 22 mA (1、2、3端子间) |
| Po | 35 mW (1、2、3端子间) |
| Co (?C) | 30 μF (1、2、3端子间) |
| Lo (?C) | 40 mH (1、2、3端子间) |
