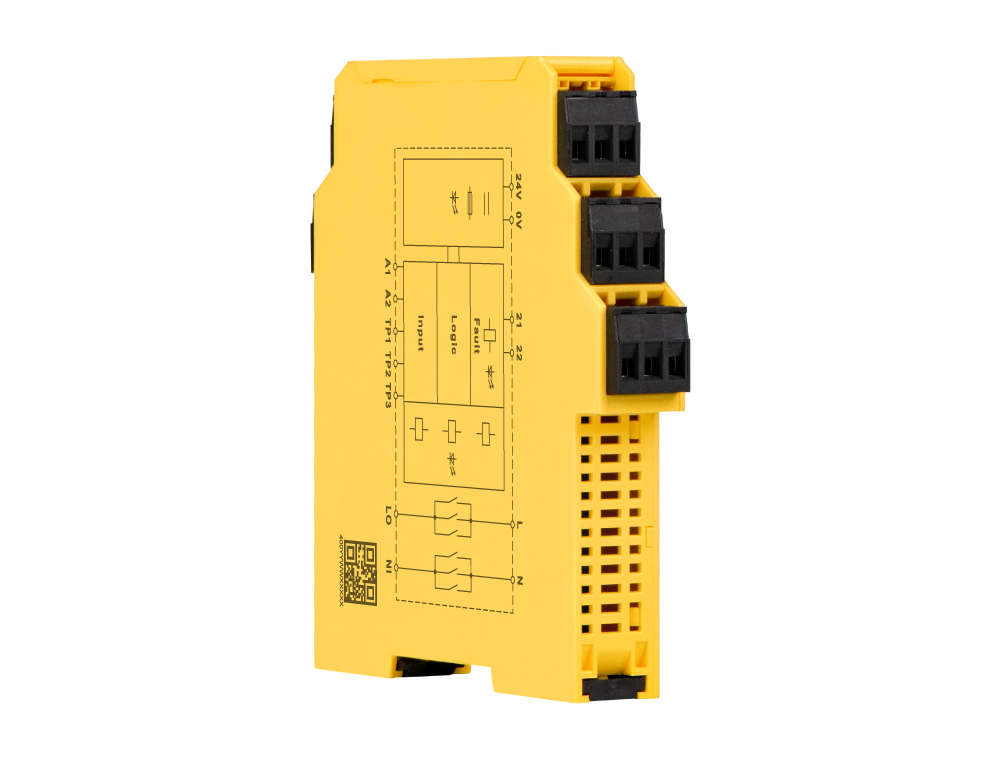

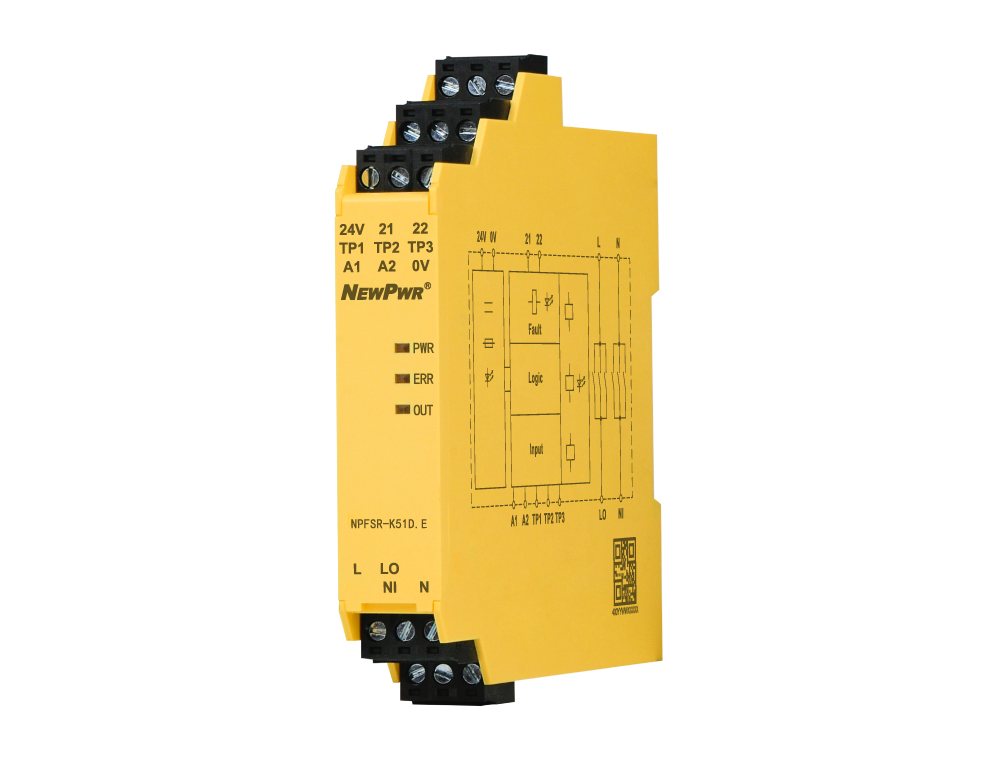

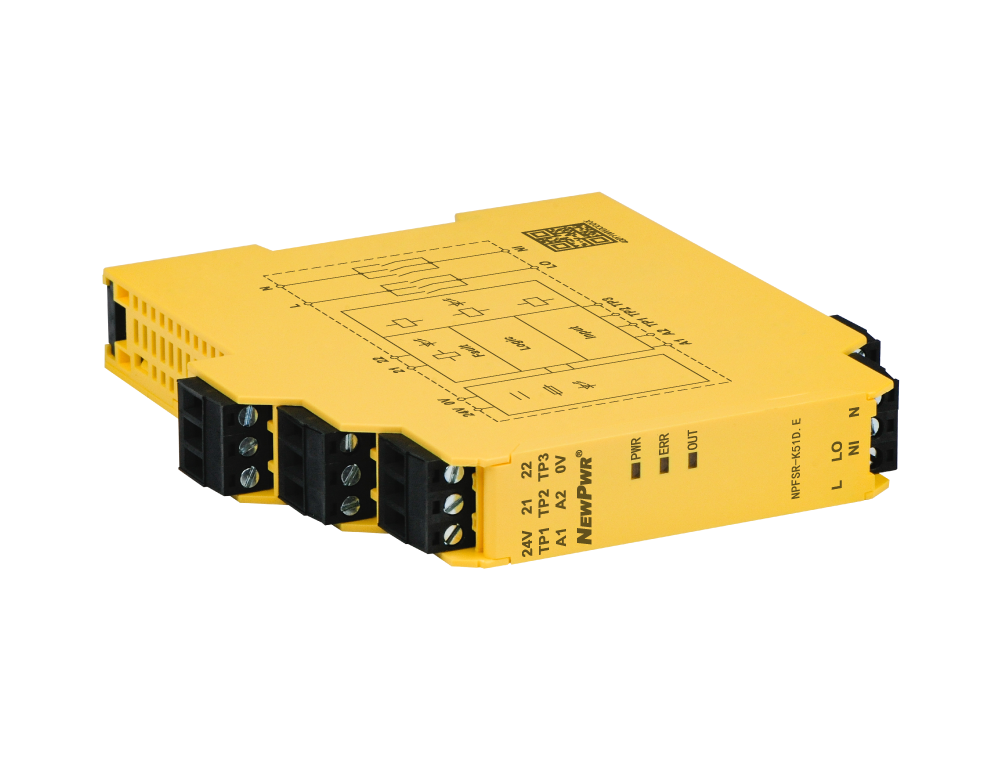

NPFSR-K51D.E

NPFSR-K51D.E为得电清静型清静继电器，，，，，，，吸收DO信号，，，，，，，实现可靠的隔离控制。。。。。。。浚浚�？？？捎糜谇泻螴EC 61508标准的SIL3、SC3的清静相关应用，，，，，，，常用于火灾与气体（F&G）清静系统。。。。。。。主要特征：支持脉冲免疫功效；；；；；具有线路故障透传功效；；；；；输出继电器三重冗余；；；；；简朴可靠的清静验证功效。。。。。。。
玖鼎集团(中国区)有限公司官网 玖鼎集团(中国区)有限公司官网

输入装备

输出触点数目

供电

复位方法

分享
NPFSR-K51D.E

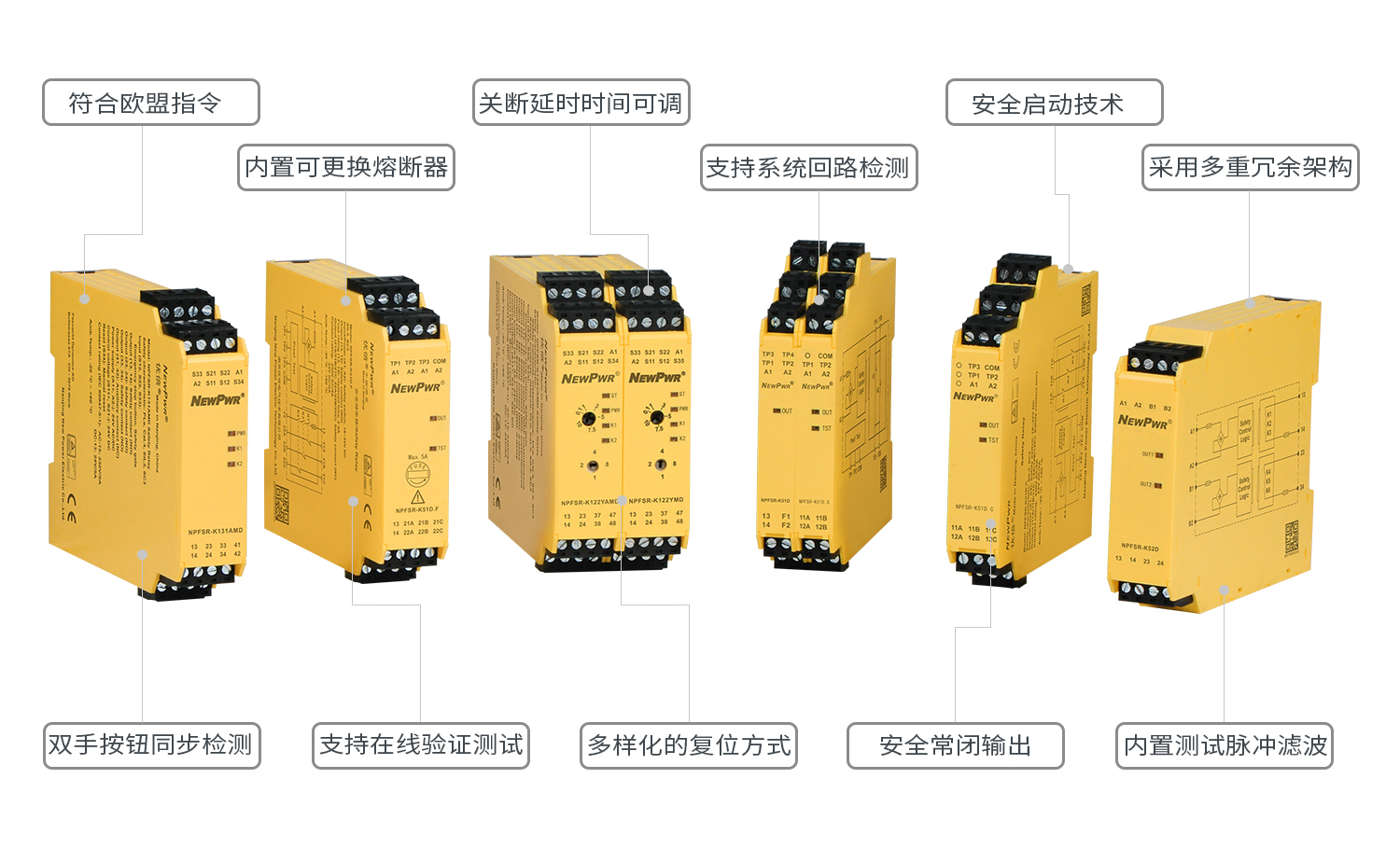

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸




【手艺参数】 电源 输入 输出 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 18~ 32V DC(典范值24V)
输入
输入电流 ≤ 65mA/24V DC
测试脉冲宽度 ≤ 4ms
导线电阻 ≤ 15Ω
输入装备 清静开关、DO信号
输出
触点数目 1NO
触点质料 AgNi, gold-flashed, Ag alloy
触点容量 5A/250V AC, 5A/30V DC
报警输出 1NC或1NO（出厂前凭证客户需要设置，，，，，，，无需求时默认1NC）
报警触点容量 0.1A/150V AC, 0.1A/30V DC
基本参数
吸适时间 ≤ 30ms
释放时间 ≤ 30ms
开关频率 ≤ 0.5Hz
整机功耗 ≤ 1.0W/24V DC
EMC特征
电磁兼容 切合IEC 61326-3-1
额定绝缘电压 150V AC（输入对报警输出），，，，，，，300V AC（输出对其他）
额定攻击耐受电压 6400V(1.2/50us)
绝缘强度 3000V AC, 1 min
电气间隙和爬电距离 切合IEC 61010
事情情形
振动 10Hz ~ 55Hz, 0.35mm
过压品级 III
污染品级 2
防护品级 IP20
事情温度 -20°C ~ +60°C
贮存温度 -40°C ~ +80°C
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 SIL, CE
磨练测试距离 20年，，，，，，，切合1EC 61508
平均诊断笼罩率 60%，，，，，，，切合1EC 61508
清静完整性品级 SIL3，，，，，，，切合IEC 61508
硬件故障裕度 2，，，，，，，切合IEC 61508
清静失效分数 ≥ 60%，，，，，，，切合IEC 61508
要求时危险失效概率 1.19E-4/PTI=20年，，，，，，，切合IEC 61508
每小时危险失效概率 3.41E-9 1/h，，，，，，，切合IEC 61508
