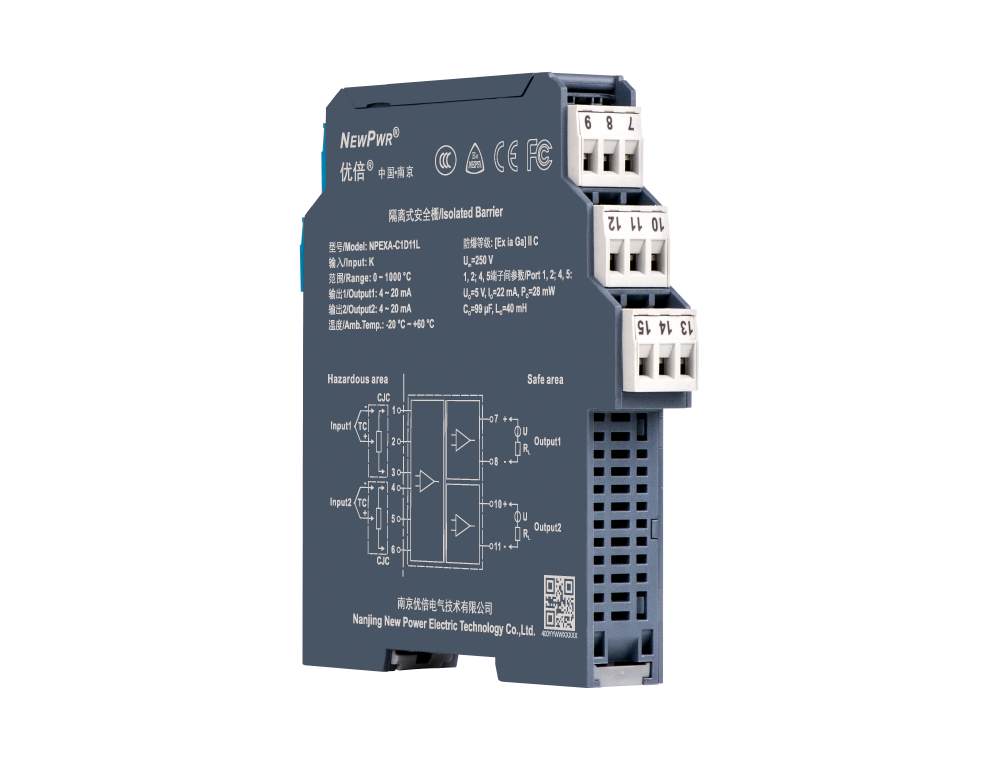

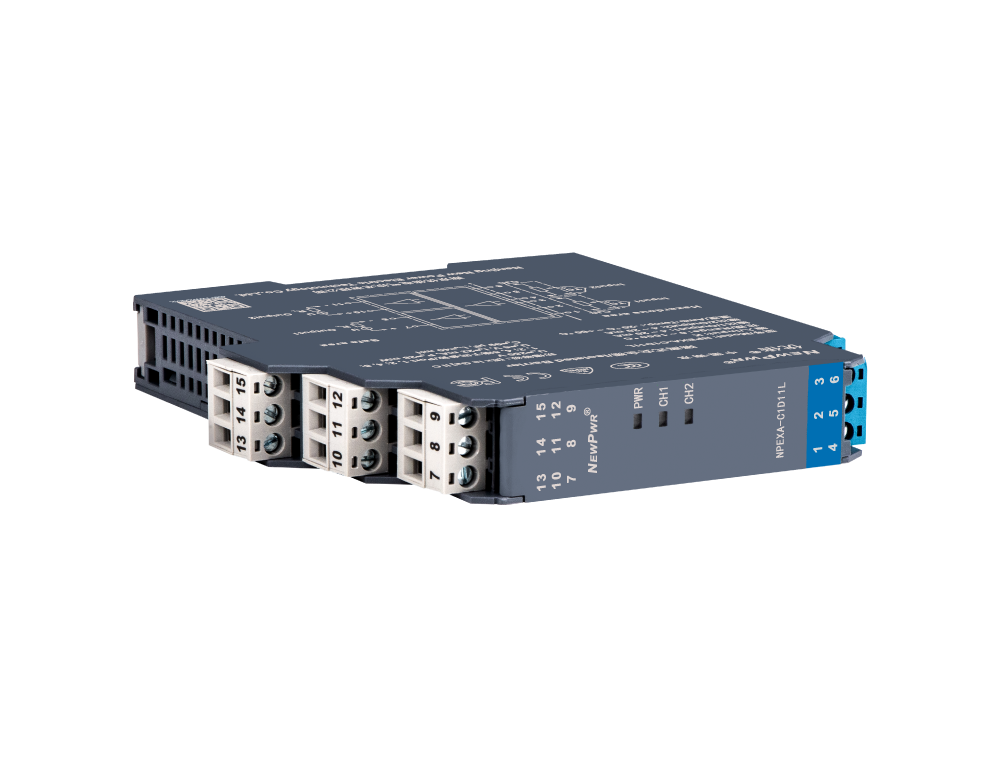

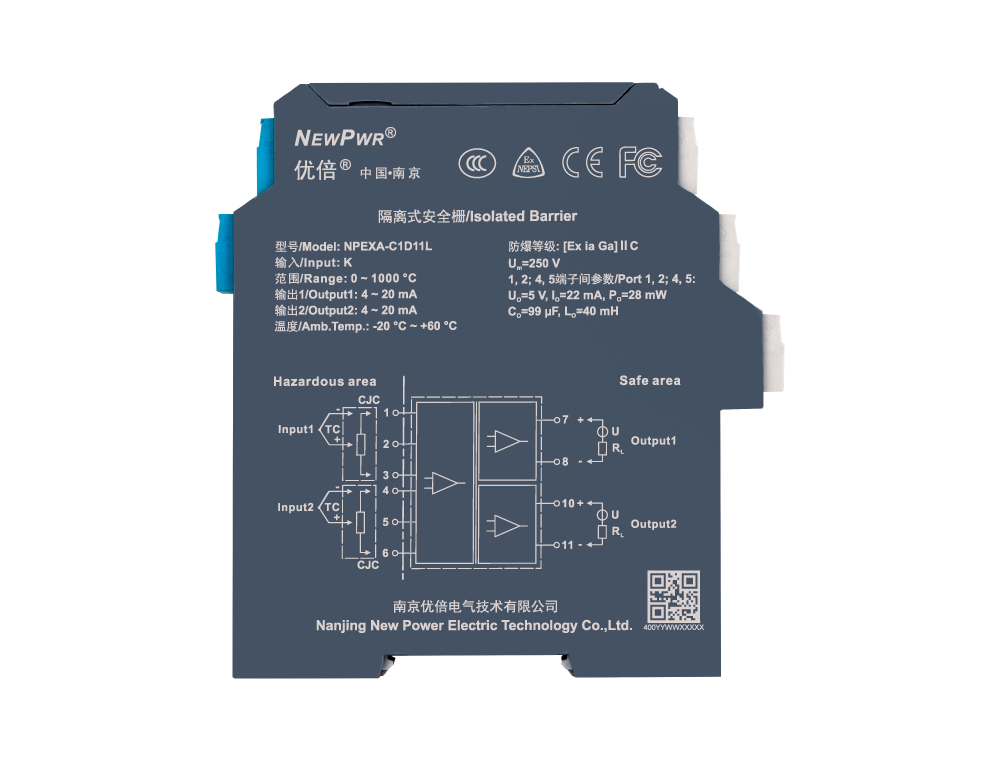

NPEXA- C1D11L
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 12 ~ 30 V DC 回路供电 |
| 输入信号 | K、E、S、B、J、T、R、N等热电偶 |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ [(U-12)/0.022] Ω；；； ；；U为回路供电电压 |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃，，，，，，， ，±0.3 ℃ | ≥300 ℃，，，，，，， ，±0.1 %F.S. | |
| E | -100 ℃ ~ +1000 ℃ | ＜300 ℃，，，，，，， ，±0.3 ℃ | ≥300 ℃，，，，，，， ，±0.1 %F.S. | |
| J | -100 ℃ ~ +1200 ℃ | ＜300 ℃，，，，，，， ，±0.3 ℃ | ≥300 ℃，，，，，，， ，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃，，，，，，， ，±0.3 ℃ | ≥300 ℃，，，，，，， ，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃，，，，，，， ，±0.5 ℃ | ≥500 ℃，，，，，，， ，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃，，，，，，， ，±0.5 ℃ | ≥500 ℃，，，，，，， ，±0.1 %F.S. | |
| T | -20 ℃ ~ +400 ℃ | ＜300 ℃，，，，，，， ，±0.3 ℃ | ≥300 ℃，，，，，，， ，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃，，，，，，， ，±0.5 ℃ | ≥500 ℃，，，，，，， ，±0.1 %F.S. | |
| 温度漂移 | 0.015 %F.S./℃ |
| 赔偿精度 | 1 ℃ (赔偿规模：-20 ℃ ~ +60 ℃) |
| 响应时间 | 1 s |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，，， ，可毗连0区、1区、2区；；； ；；?A、?B、?C、ⅢC；；； ；；T4 ~ T6危险区的本装置备 |
| 输出状态 | 在用户不特殊指明的情形下，，，，，，， ，无论输入信号泛起何种故障状态，，，，，，， ，在满量程规模内输出均追随输入信号转变 (断线除外，，，，，，， ，断线输出3.5 mA)，，，，，，， ，但最大不凌驾22 mA，，，，，，， ，最小不低于3.5 mA) |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 5 V (1、2端子间; 4、5端子间) |
| Io | 22 mA (1、2端子间; 4、5端子间) |
| Po | 28 mW (1、2端子间; 4、5端子间) |
| Co (?C) | 99 μF (1、2端子间; 4、5端子间) |
| Lo (?C) | 40 mH (1、2端子间; 4、5端子间) |
