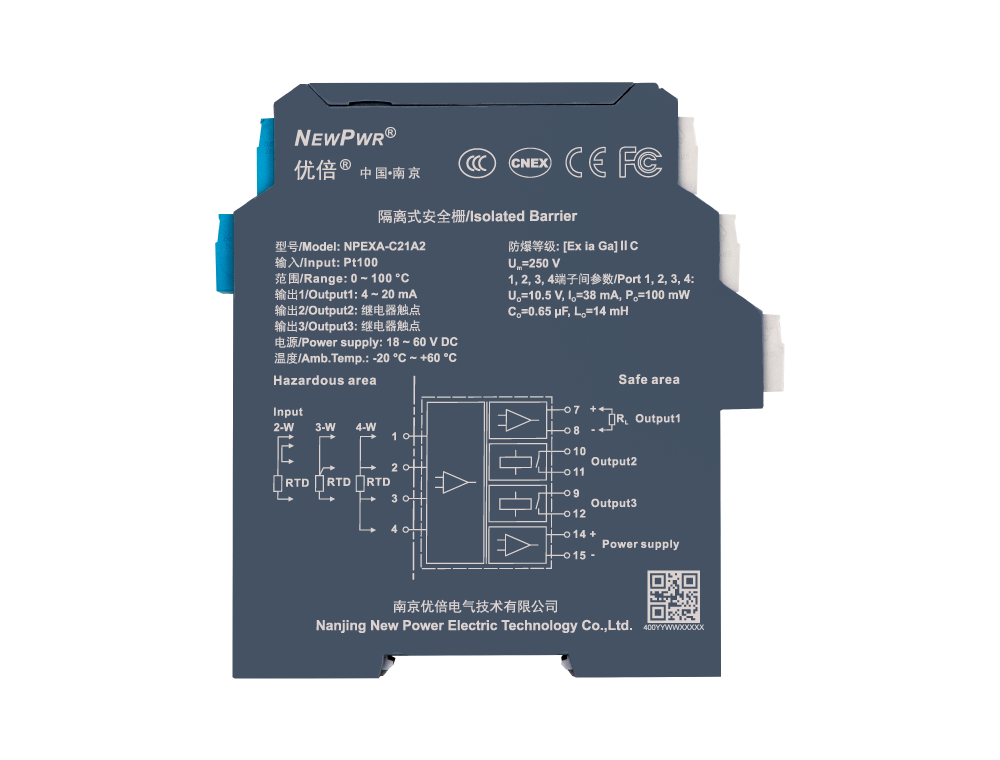

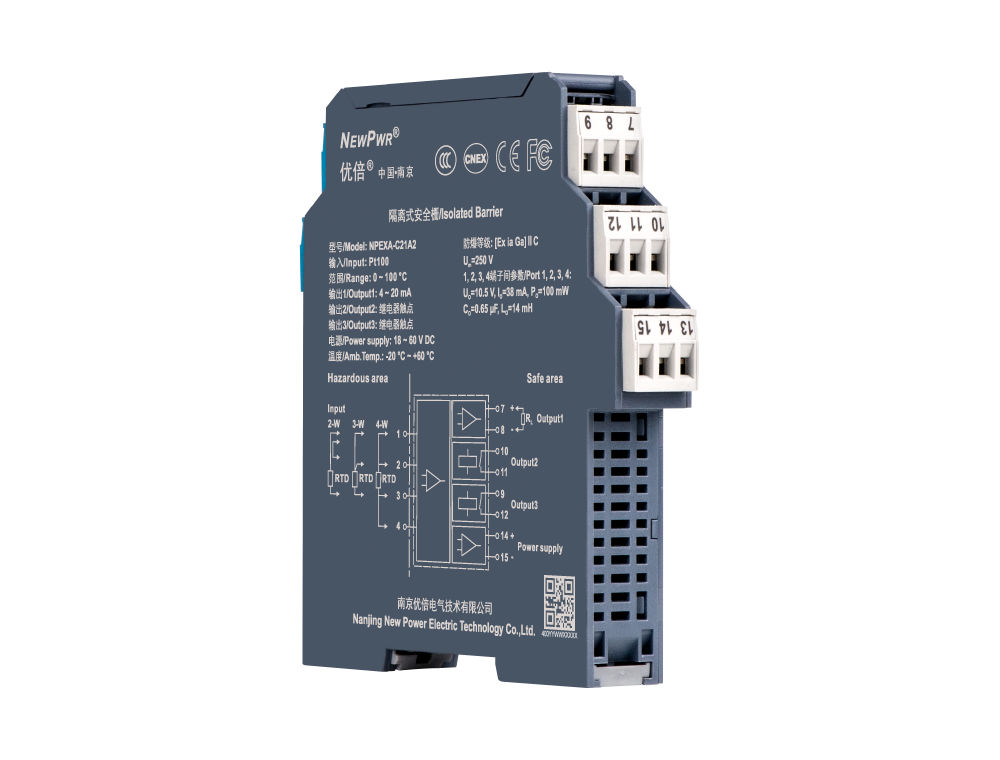

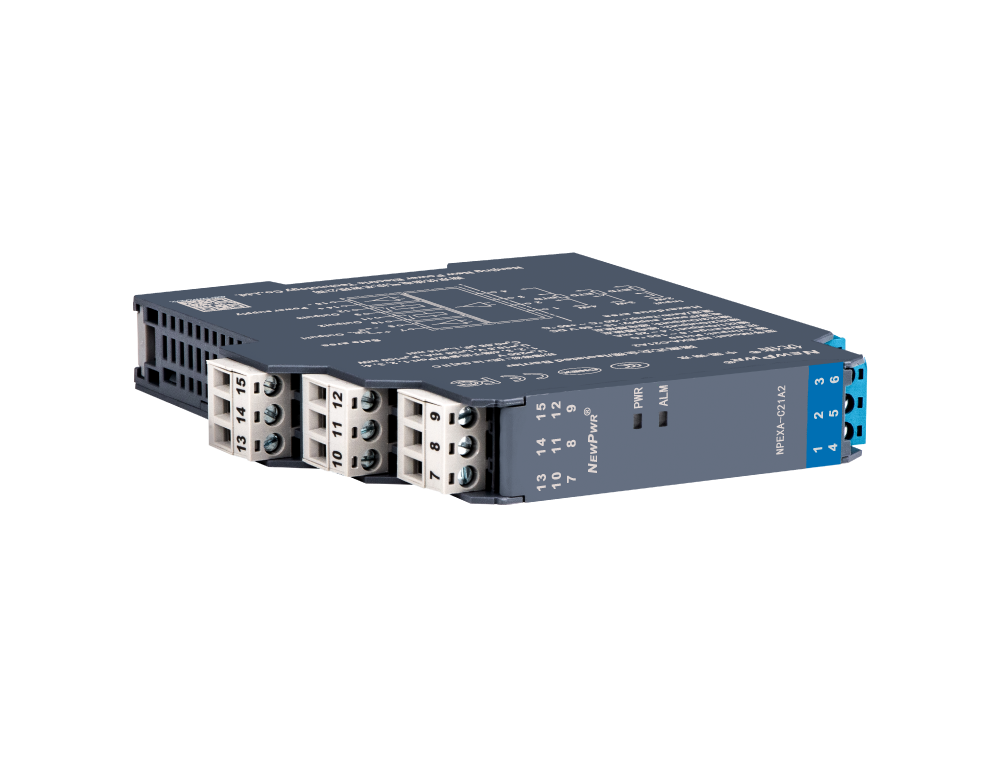

NPEXA-C21A2
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻 |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 输出1：4 ~ 20 mA；；； ；；；输出2、输出3：继电器触点（报警值、回差、延时可设） |
| 允许负载 | RL ≤ 550 Ω |
| 触点容量 | 250 V AC/2 A或30 V DC/2 A |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 | |
| Pt100 | -200 ℃ ~ +850 ℃ | ＜100 ℃， ，，， ，±0.1 ℃ | ≥100 ℃， ，，， ，±0.1 %F.S. | |
| Cu50 | -50 ℃ ~ +150 ℃ | ＜100 ℃， ，，， ，±0.1 ℃ | ≥100 ℃， ，，， ，±0.1 %F.S. | |
| Cu100 | -50 ℃ ~ +150 ℃ | ＜100 ℃， ，，， ，±0.1 ℃ | ≥100 ℃， ，，， ，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 1 s |
| 事情功耗 | 1.5 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；； ；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区， ，，， ，可毗连0区、1区、2区；；； ；；；ⅡA、ⅡB、ⅡC、ⅢC；；； ；；；T4 ~ T6危险区的本装置备 |
| 输出状态 | 在用户不特殊指明的情形下， ，，， ，无论输入信号泛起何种故障状态， ，，， ，在满量程规模内输出均追随输入信号转变 (断线除外， ，，， ，断线输出0 V/mA)， ，，， ，但最大不凌驾输出量程上限的110% (如0 ~ 20 mA输出时， ，，， ，最小输出可为0 mA， ，，， ，最大不凌驾22 mA) |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2、3、4端子间) |
| Io | 38 mA (1、2、3、4端子间) |
| Po | 100 mW (1、2、3、4端子间) |
| Co (ⅡC) | 0.65 μF (1、2、3、4端子间) |
| Lo (ⅡC) | 14 mH (1、2、3、4端子间) |
