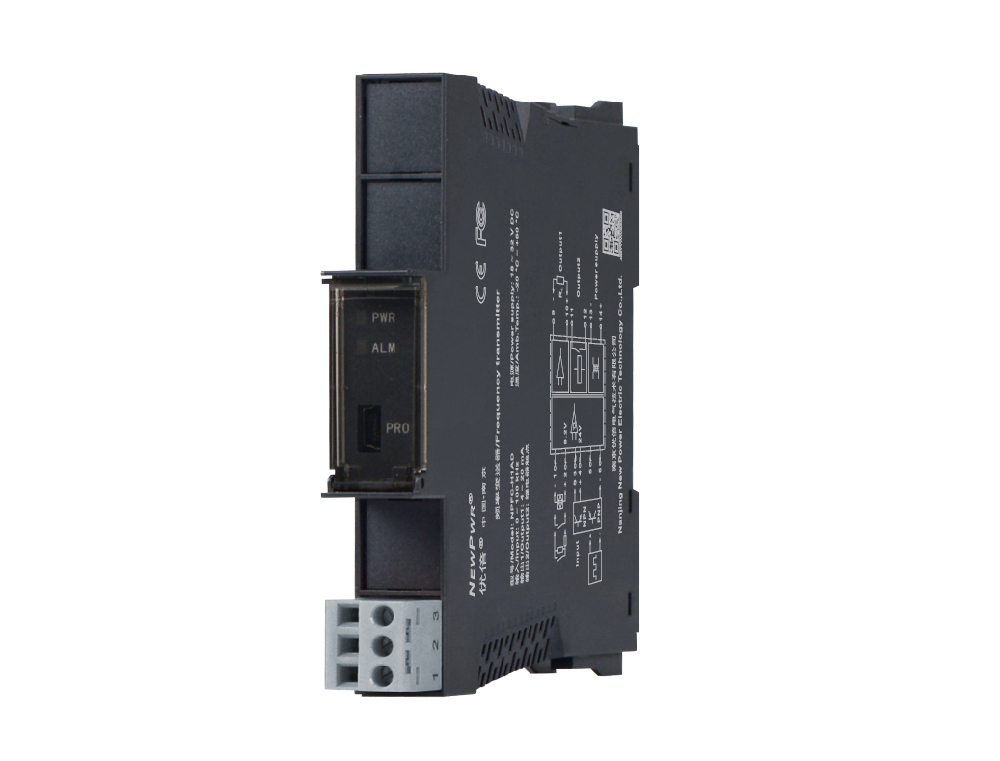

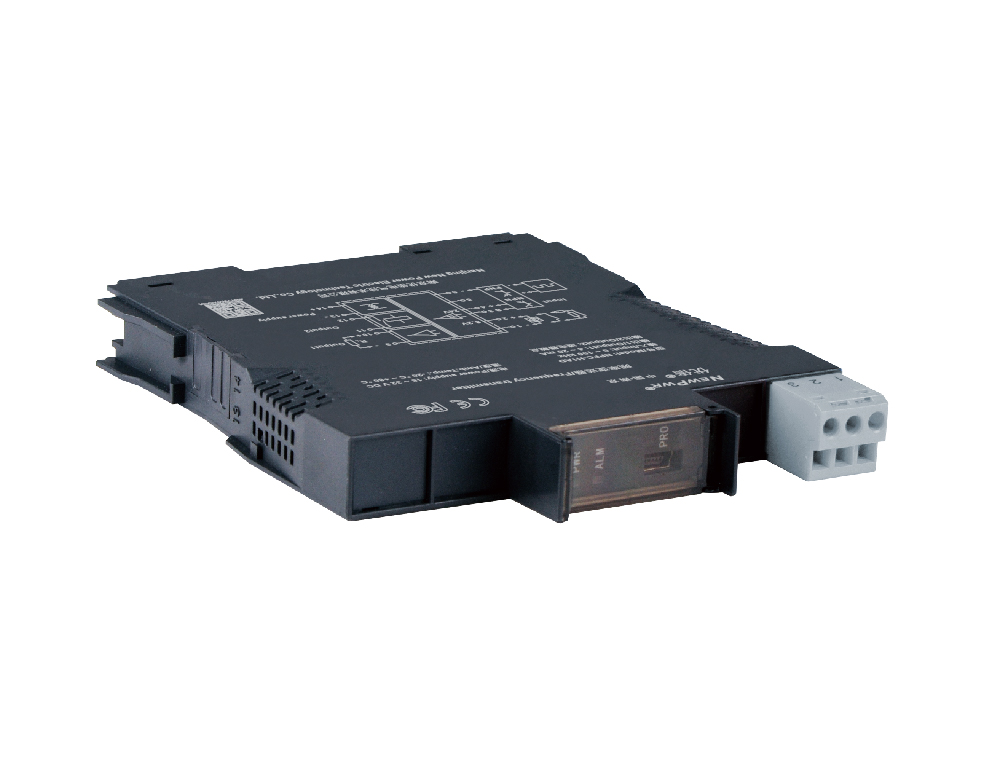

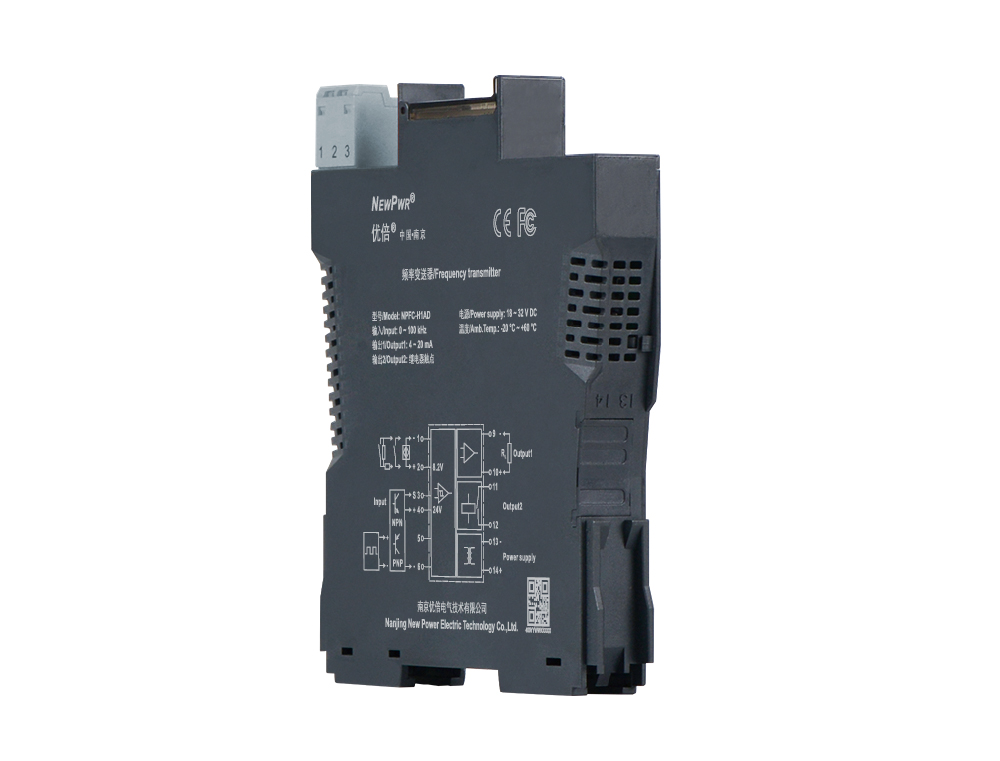

NPFC-H1AD
【焦点手艺】
【装置与拆卸】
隔离器装置 隔离器拆卸

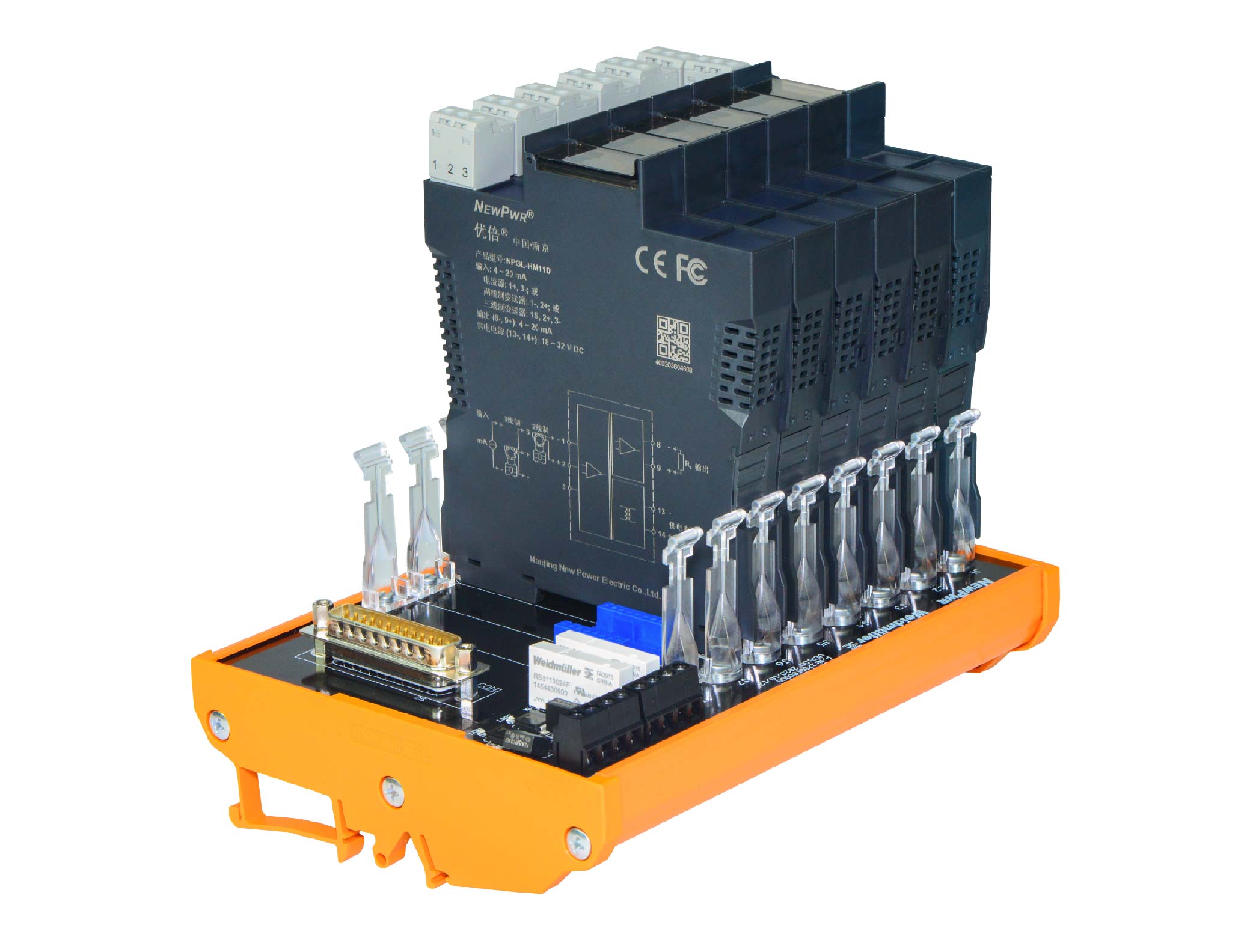

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入， ，，，，，，，最高允许输入电压：30V， ，，，，，，，最小输入电平：2 V， ，，，，，，，频率规模：0 ~ 100 kHz ； ；；；；三线制PNP或NPN输入， ，，，，，，，传感器配电：12 V或24 V， ，，，，，，，电流：≤ 20 mA， ，，，，，，，频率规模：0 ~ 10 kHz ； ；；；；干接点或NAMUR开关输入， ，，，，，，，配电电压：约8.2 V， ，，，，，，，短路电流：约8 mA， ，，，，，，，频率规模：0 ~ 10 kHz |
| 输出信号 | 输出1：4 ~ 20 mA ； ；；；；输出2：继电器触点 |
| 允许负载 | 输出1：RL ≤ 500 Ω ; 输出2：0.5 A/35 V DC |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 1 μA/℃ |
| 响应时间 | ≤ 500 ms |
| 启动延时 | 0 ~ 99s, 当输出继电器被设定为带欠速报警功效模式时， ，，，，，，，仪表上电后在启动延时时间内输出继电器不会因输入信号欠速而爆发报警输出信号。。。。。。。报警值设置规模：0 ~ 9999Hz (高于9999需定制) |
| 事情功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ； ；；；；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 故障状态 | 输入断线， ，，，，，，，LED闪灼 ； ；；；；输入超量程， ，，，，，，，LED长亮。。。。。。。输入断线或超量程时， ，，，，，，，输出电流0 ~ 22 mA规模可设置（默认追随输入） |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
