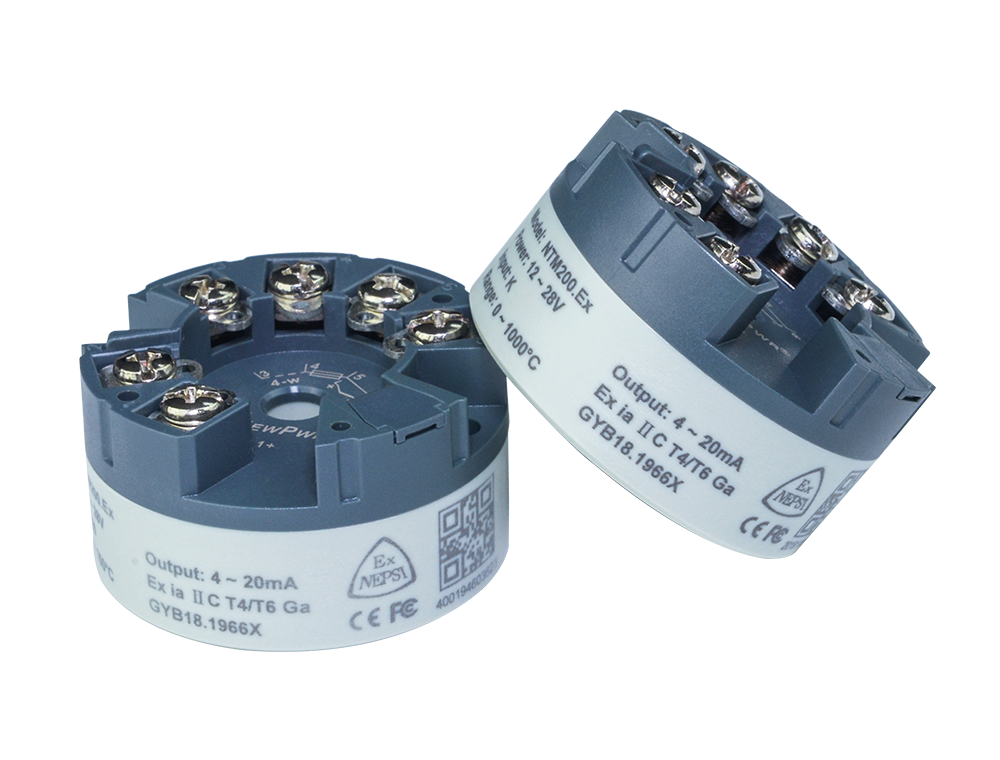

NTM220.Ex
【Core technology】
| 供电电源 | 12 ~ 28 V DC 回路供电 |
| 输入信号 | Pt100、Cu100、Cu50、BA1、BA2等热电阻；；；；；；；电阻信号(0 ~ 400 Ω) |
| 引线电阻 | ≤ 20 Ω/线 (热电阻) |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ [(U-12)/0.022] Ω；；；；；；；U为回路供电电压 |
| 转换精度-Pt100 | -200 ℃ ~ +850 ℃/＜100 ℃，，，， ，±0.1 ℃/≥100 ℃，，，， ，±0.1 %F.S. |
| 转换精度-Cu50 | -50 ℃ ~ +150 ℃/＜100 ℃，，，， ，±0.1 ℃/≥100 ℃，，，， ，±0.1 %F.S. |
| 转换精度-Cu100 | -50 ℃ ~ +150 ℃/＜100 ℃，，，， ，±0.1 ℃/≥100 ℃，，，， ，±0.1 %F.S. |
| 转换精度-电阻信号 | 0 ~ 400 Ω/＜50 Ω，，，， ，0.05 Ω/≥50 Ω，，，， ，±0.1 %F.S. |
| 温度漂移 | 50 ppm/℃ |
| 响应时间 | ≤ 1 s |
| 电磁兼容 | IEC 61326-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出之间) |
| 事情温度 | -40 ℃ ~ +85 ℃ |
| 贮存温度 | -40 ℃ ~ +85 ℃ |
| 应用场合 | 可装置在0区、1区、2区；；；；；；；ⅡA、ⅡB、ⅡC；；；；；；；T4 ~ T6危险区的本装置备 |
| 毗连方法 | 螺钉毗连 |
| 螺丝端子力矩 | 0.5 Nm |
| 规格尺寸 | ? 44 × 25.5 mm |
| 导线规格 | 1.5 mm2 |
| 产品认证 | NEPSI, CE |
| 防爆品级 | Ex iaⅡC T4~T6 Ga |
| T4 | -40 ℃ ~ +60 ℃ |
| T6 | -40 ℃ ~ +50 ℃ |
| Uo | 5.9 V (3、4、5、6端子间) |
| Io | 24 mA (3、4、5、6端子间) |
| Po | 36 mW (3、4、5、6端子间) |
| Co | 40 μF (3、4、5、6端子间) |
| Lo | 40 mH (3、4、5、6端子间) |
| Ui | 28 V (1、2端子间) |
| Ii | 93 mA (1、2端子间) |
| Pi | 670 mW (1、2端子间) |
| Ci | 近似为0 (1、2端子间) |
| Li | 近似为0 (1、2端子间) |
一入一出
热电偶输入清静栅
